5. 개념 모델링_개념 모델링

• abc
  1. 요구사항
  2. 주제
  3. 엔티티
• 개념 모델링 절차
  1. 업무 영역으로부터 요구사항을 형상화하여 개념 도출(=주제 도출)
  2. 개념을 구체화하여 엔티티 식별
• 엔티티 도출: 최하위 데이터 주제영역 내 핵심 엔티티를 도출하고, 엔티티 간 관계를 식별



1. 주제영역

• 데이터를 일관된 기준을 가지고 최상위 단계(가장 큰 영역)에서 분류한 데이터 집합
• 예 : 국방, 국회, 농림, 보건, 환경, 해양수산



• 주제를 선정하는 기준
  1. 업무관점
  2. 시스템 관점
  3. 데이터 관리
  4. 데이터 설계



2. 주제영역도출

• 업무 용어, 업무지침서의 목차, 기업의 조직 및 팀 구성의 자료, 현행 시스템의 주제영역이나 테이블을 참고하여 파악

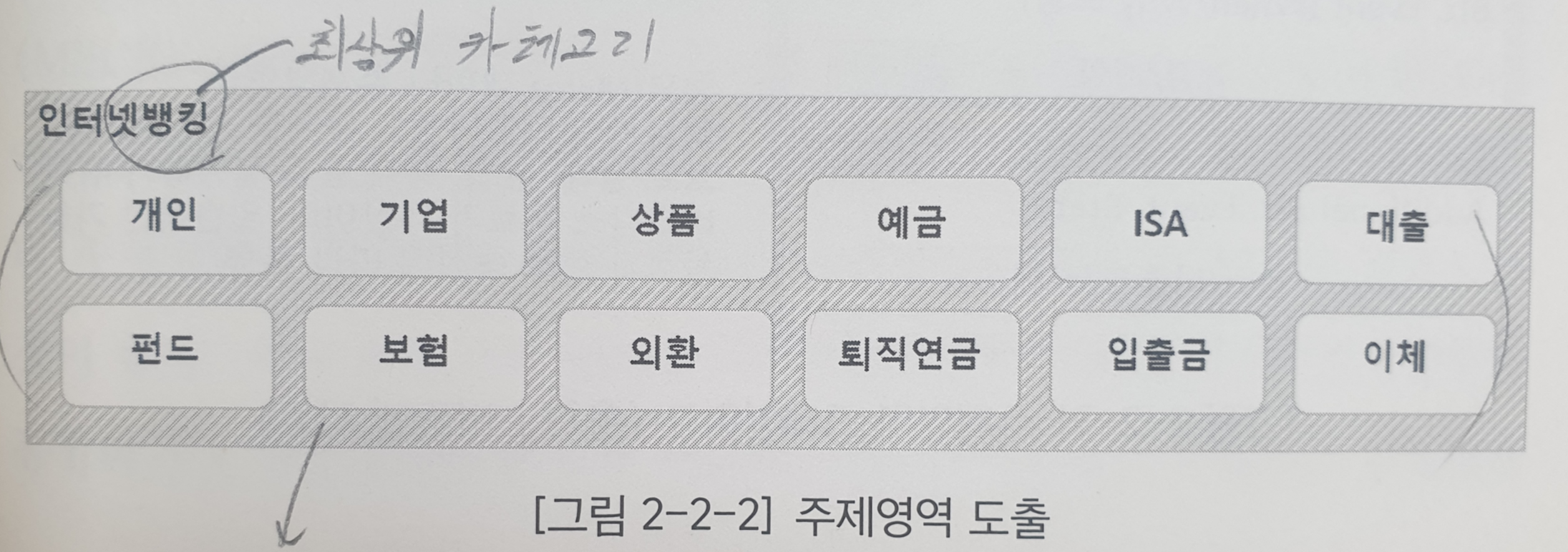

• 예: 인터넷 뱅킹이란 최상위카테고리가 있을 때 주제 영역 도출 : 개인, 기업, 상품, 예금, ISA

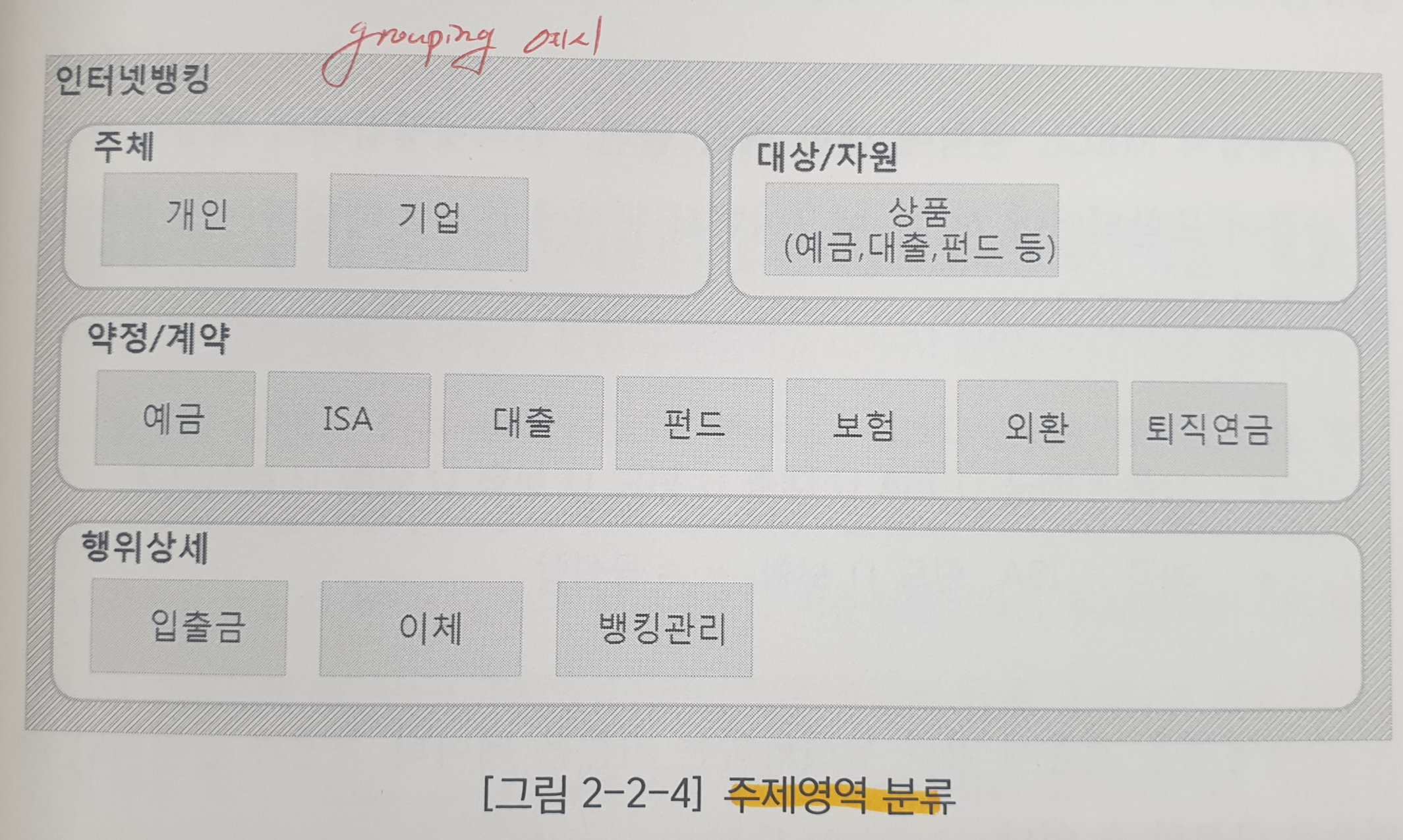

3. 주제영역분류(=grouping 어떻게 할지)

• 5w 1h
• attribute만 그룹핑한다고 생각했는데 주제도 그룹핑을 한다.
• 주제를 그룹핑하면서 중복되는 부분들을 통합하려는 의도



4. 주제 영역정의

• 주제 영역 분류시, 어떻게 접근하는게 맞는 것일까? 데이터만 고집하느 것도 방법은 아닌 것 같다. 데이터 주제영역을 정의하는 목적이 무엇일까?



5. 주제영역을 정의할 때 어려운 점

• 개념 부족
• 의견 차이
• 확신 부족
• 오너십



6. 핵심 엔티티 식별

• 예시 예금 - 입금, 출금, 고객, 계좌, 이체(핵심 엔티티)
• 핵심 엔티티를 얼마나 도출해야 하는지 어느 레벨까지 상세화해야하는지 정해진 것은 없다.
• 전반적인 데이터 구조와 관계를 파악할 수 잇을 만큼 식별하는 것이 좋다.

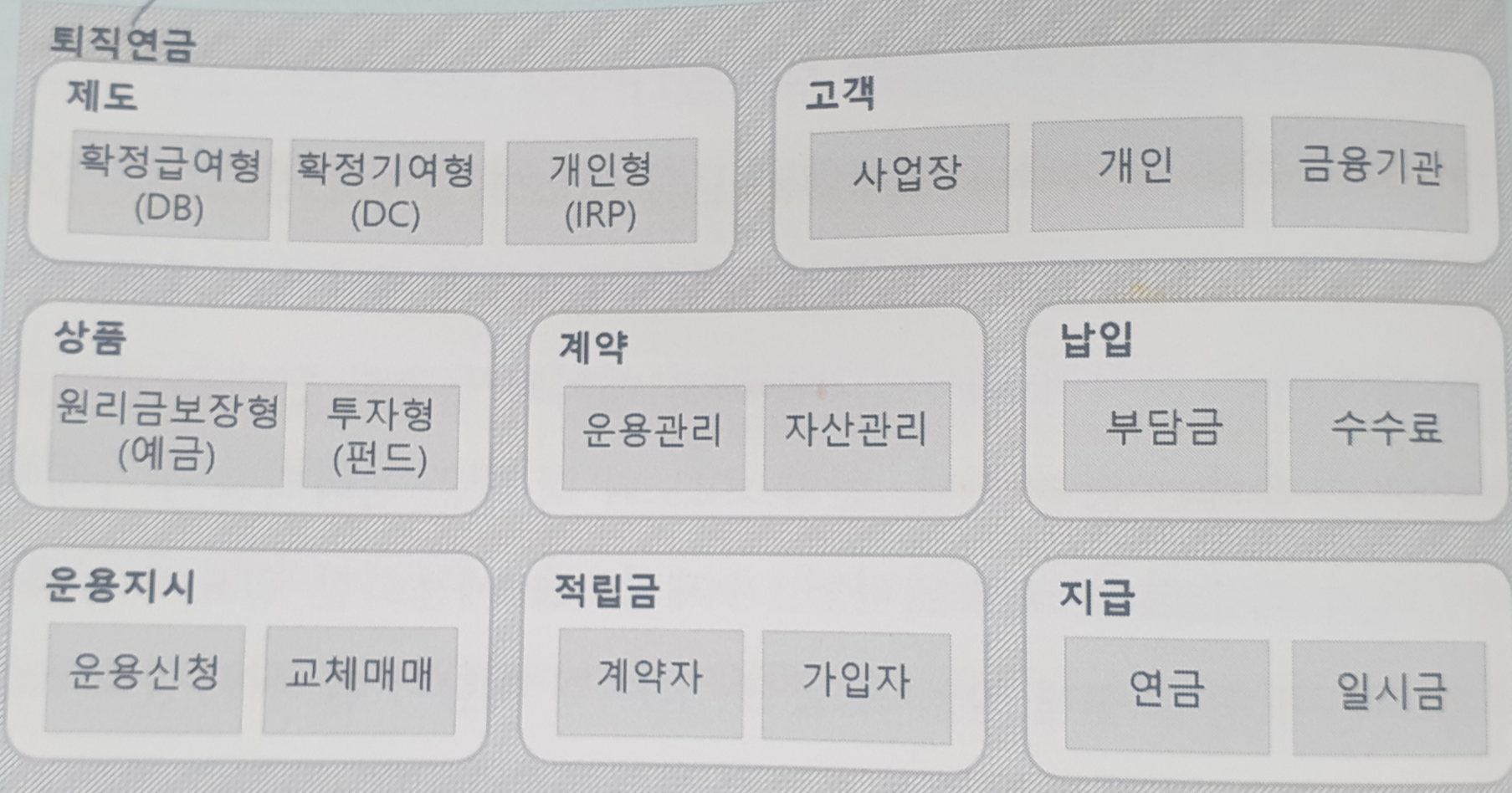

• 퇴직연금이라는 상위 주제에 제도, 고객, 상품, 계약 등 하위 주제들이 존재 -> 하위 주제 내부에엔티티가 존재 사업장, 개인 , 금융기관



7. 식별자 및 속성 정의

• 속성은 모두 도출해야 하는 것은 아니지만 식별자 및 주요 속성은 가급적 식별하여 데이터 집합을 명확히 하고, 이해 당사자와 의사소통 시 문제가 없도록 하는 것이 좋다
• 주제영역을 정의하고 상업영역의 골격이 되는 핵심 엔티티를 도출
• 가급적 개념 모델링을 수행하는 것이 좋다.
• 주제영역만이라도 분류하여 정의하면 좋을 것
