7. 논리 모델링_관계 도출 및 정의

• 관계: 엔티티와 엔티티 간의 관계를 말한다.
  1. 종속관계 : 부모와 자식 엔티티 관계
     • 중요 엔티티 - 행위 엔티티
     • 식별 관계 : 부모 엔티티의 식별자를 주 식별자로 상속 받는다.
  2. 참조관계 : 주체나 대상이 되는 엔티티를 참조하는 참조 관계
     • 핵심 엔티티 - 중요 엔티티
     • 중요 엔티티 - 중요 엔티티
     • 비식별 관계 : 참조되는 엔티티의 주 식별자를 일반 속성을 상속 받는다.
• 데이터의 품질
  • 데이터 모델링의 원칙 중 하나
  • FK = 참조 무결성 제약조건 추가
  • 프로그램 통해 참조 관계 구현하여 데이터 품질을 높일 수 있다



1. 관계 도출

• 관계 : fk
  1. 관계수
  2. 선택성
  3. 식별관계
• 식별 관계
  • 내 table에선 PK인데 다른데서 FK 인 것
  • FK : 다른 table의 구분 기준

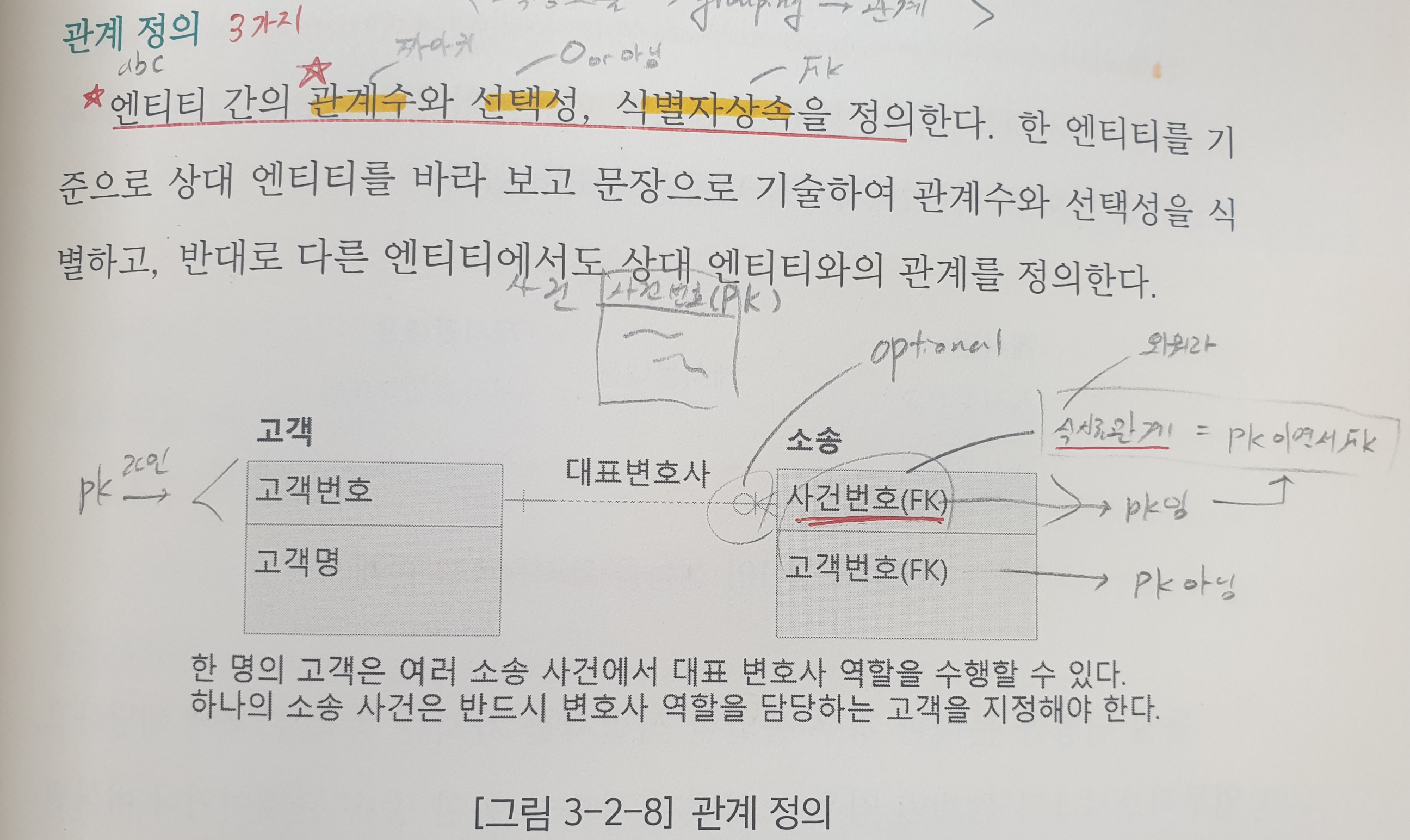

2. 관계 정의 (3가지)

1. 관계수
2. 선택성
3. 식별관계



2.1. 관계수 ( 면접 질문 )

Q) 1:1 필수-필수 관계는 언제 사용하나요?

A) 성능하고 보안이 중요할 때 사용합니다. 성능은 게시물과 게시판의 양이 많을 때가 예시로 존재합니다.

추가 답변으로 table을 나눌 때 수직, 수평으로 분리를 하는 경우가 존재합니다.

수직으로 table을 나누는 경우는 1:1 필수 관계이고 성능과 보안을 높이기 위해 사용합니다. (논리 모델링)

수평으로 table을 나누는 경우는 파티셔닝을 하는 경우이고 예시로는 부산, 서울이 분리되는 경우 입니다. (물리 모델링)



핵심 데이터 모델링 134p ~ 142p 까지 관계수 해당 예시 존재



2.2. 관계명(동사) 부여

• 굉장히 어려운 설계로써 일단은 보류한다.
